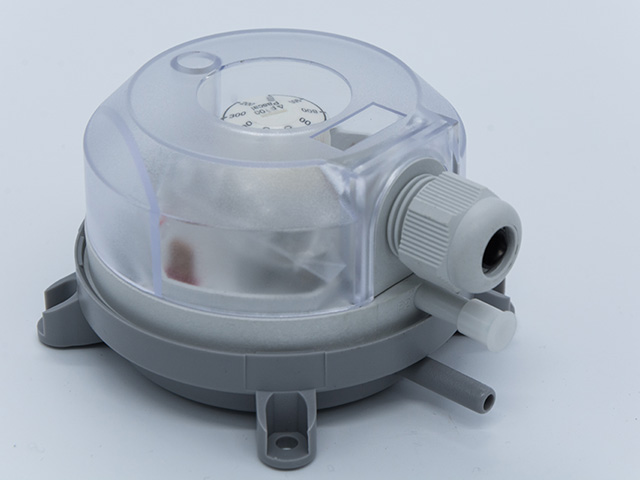

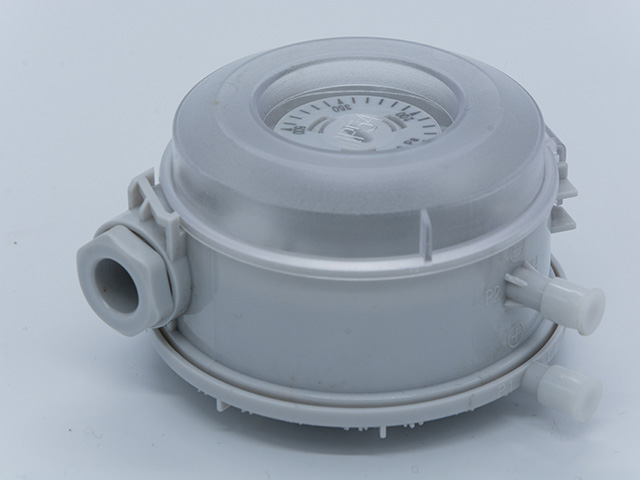

TEB604系列压差表开关
TEB604系列压差表开关
TEB604系列压差表开关

604气体压差开关安装示意及接线图604系列气体压差开关604系列气体压差开关是用于探测气体压力、压差的设备，如检测过滤网阻塞报警装置，检测空调机组中风机的启/停状态，通风管道中气体监测等。

【Prev Products】
【Next Products】

604气体压差开关安装示意及接线图604系列气体压差开关604系列气体压差开关是用于探测气体压力、压差的设备，如检测过滤网阻塞报警装置，检测空调机组中风机的启/停状态，通风管道中气体监测等。

量程范围：20-300Pa，30~300,50-500Pa，100-1000pa等四种规格可选，详见选型表

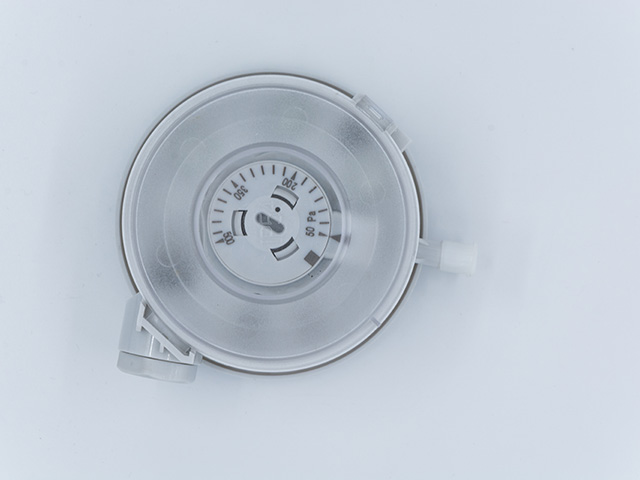

特点：通过旋钮自由设定，完全满足AHU机组滤网压差报警要求，独特耐高温气膜材料，保证了在微小压差下的灵敏动作，单刀双掷开关，用户可自由选择使用常开或常闭节点，安装简易，顶盖仅需一个固定螺丝，联合支架便于垂直水平安装。
应用：常应用于感知管道中非腐蚀性气体的压力差、真空、过压和气流差等参数,如以下工作状态：
· 监测过滤网阻塞报警装置
· 风机运行状态监测
· 通风管道中气体监测
· 控制可变气体容积系统中最大气流
· 燃烧炉中气体控制

604气体压差开关安装示意及接线图604气体压差开关选型表：

型号名称
型号代码
描述/选项
604-
604.9000002
压力设置范围 20…300 Pa
604-
604.9100002
压力设置范围 30…300 Pa
604-
604.9200002
压力设置范围 50…500 Pa
604-
604.9400002
压力设置范围 100…1000 Pa



604气体压差安装示意： 接线示意图：

接线图说明：实际压差小于设定值，触点1-2导通。实际压差大于设定值，触点1-3导通。

安装位置：安装在振动最小的位置。媒介温度在-15 / +60范围内。604的生产校准是在室温下，最好也安装在接近室温环境下。湿度较高的系统中可能发生水汽凝结现象，应注意软管连接管口向下。
压力连接及接线:压力连接位置标不可接错.
注意事项：
1. 如果压差开关安装没有按照上述说明，两个端口向下，则开关点检测压差将偏差20Pa，这主要是由压
差开关的原理决定（压差开关中有一个非常薄的气膜将内部分为两个腔，如果气膜不是垂直安装而是水
平安装，则气膜本身的自重将影响气体压差检测）。
2. 避免电击或损坏设备，移去上盖时应确保电源开关处于关闭状态。
3. 使用前应完成电线连接并检查连接状态。不正确的连线可能导致此设备永久性损坏。
4. 在低电流（0.1A或更小）情况下，电压小于30V时，建议在电路上连接一个R.C网络。
5. 使用前应配打塑料管的安装孔，并将“Z型”支架安装在现场（标准配置）。
6. 保证装配面震动最小或没有震动，开关可以直接固定在管道、加热器或面板上。
7. 压力连接位置标注：+（高压）和 -（低压或静压 ）604气体压差开关安装示意及接线图
